DIY conversion électrique
Dans ce nouvel article je décrirai les étapes de l'ajoût d'un capteur ou transducteur de courant. Vous trouverez des schémas de cablage, quelques explications ainsi que les codes sources pour la programmation en conséquence de la plateforme Arduino.
Les capteurs de courant de hautes puissances reposent généralement sur l'effet Hall. Dans ce type de capteur, On mesure le champ magnétique généré par le flux de courant dans le conduteur primaire (courant à mesurer). Ce flux est atténué dans un bobinage secondaire donnant lieu à un rapport de transformation. On mesure l'effet Hall observé sur les faces latérales d'une pastille semi-conductrice baigné dans le champ magnétique secondaire. On obtient ainsi des grandeurs exploitables sans perturber le systême à mesurer.
Il est orienté avant tout pour un montage sur PCB (non déporté du variateur) et peut s'alimenter en tension simple 0-5V. l'alimentation simple permet tout de même de mesurer des courants alternatifs (jusqu'à +/-600A) et cette amélioration qui fait la différence, vous coûtera moins d'une vingtaine d'euros. Ce capteur devrait s'intégrer sans trop de modifications car il consomme 22mA et ne nécésite pas d'alimentation spéciale (brochage ci-dessous). Il pourra être rajouté en amont du régulateur 5V 1A type 7805. Schéma de la version 2.0 du variateur avec régulation de courant

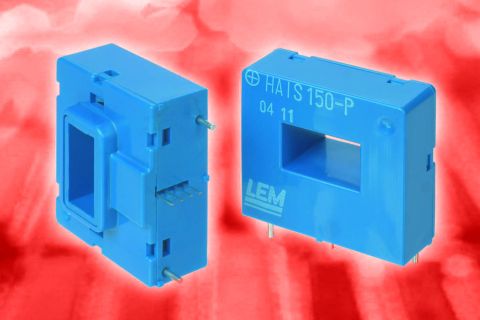

2.Caractéristiques ou pourquoi le capteur LEM HAIS 200 ?
3.La mise en oeuvre du capteur rien de plus simple !
Agrandir
